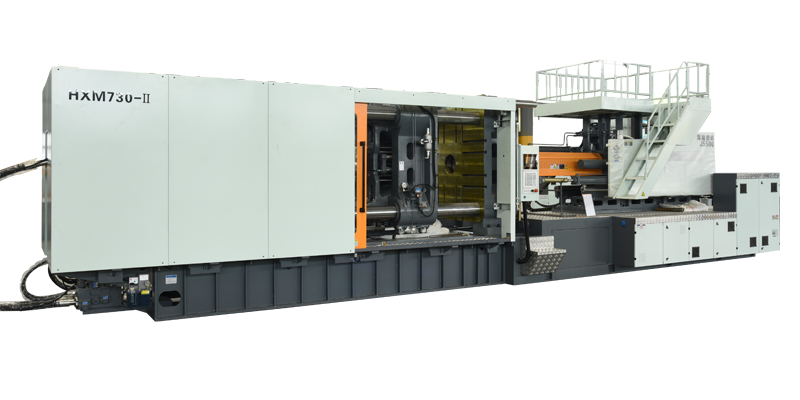

Apa karakteristik struktural dari template motor cetakan injeksi?

Templatenya biasanya fixed template dan mobile template. Templat tetap dibagi menjadi templat depan (atau pelat kepala) dan templat belakang (pelat ekor). Fungsi template adalah membentuk rangka kaku dengan 4 kolom coring sehingga membentuk ruang berisi cetakan. Saat mengunci cetakan, templat harus menahan tegangan lentur dan deformasi kompresi. Oleh karena itu, templat harus mempunyai ciri-ciri sebagai berikut: 1) Templat terbuat dari baja tuang atau besi cor giling bola dengan ketangguhan dan kekakuan yang baik untuk memastikan ketangguhan, kekakuan, dan ketahanan aus yang memadai. 2) Perancangan struktur luar dan ukuran templat adalah merancang templat tetap menjadi permukaan kerja datar dengan struktur rusuk penyangga pada penampang melintang untuk mengatasi tegangan lentur yang harus ditanggung selama pekerjaan. Bidang kerja templat harus dianil, dan kekasaran permukaan pemrosesan mekanis templat tidak boleh lebih besar dari 1,25 μm. Saat pemesinan, pemesinan harus dibagi menjadi pemesinan kasar dan penyelesaian dua kali untuk mengurangi deformasi setelah pemesinan dan memastikan persyaratan keakuratan posisi timbal balik setiap bagian. 3) Merakit template dan kolom kerah dengan model geser. Sistem pencocokan H7/f7 diadopsi, dan akurasi sinkronisasi relatif tinggi. Oleh karena itu, 4 lubang rakitan dan bidang kerja pada template perlu diproses dan dibentuk dalam satu penjepit pada mesin bor untuk menjamin keakuratan sinkronisasi. Persyaratan akurasi simetris dari garis tengah 4 lubang diperlukan untuk memastikan persyaratan akurasi non-paralel dari permukaan kerja templat dan templat bergerak (permukaan penjepit cetakan atas). 4) Struktur kaki geser diadopsi antara templat bergerak dan jalur geser. Di antara kaki geser dan lintasan, efek cetakan oli dibentuk dengan melumasi oli untuk menghasilkan lapisan oli dan membentuk kesesuaian geser yang baik. Perangkat penyesuaian templat yang dapat digerakkan dan kaki geser dapat melakukan penyesuaian tepat waktu. Beberapa model juga menambahkan sabuk baja rel untuk mencegah keausan berlebihan di antara rak. Kaki geser yang umum memiliki 4 bentuk sebagai berikut. rinciannya sebagai berikut: ①Perangkat penyetel berada di bagian bawah templat yang dapat digerakkan, dan celah antara rel geser dan kaki geser disetel melalui sekrup penyetel atas; ②Perangkat penyetel juga berada di bagian bawah templat yang dapat digerakkan, dan celah antara pelat geser dan kaki geser lintasan disetel melalui sekrup penyetel atas dan bawah; ③Perangkat penyetel berada di sisi templat yang dapat digerakkan, dan celah antara pelat geser dan kaki geser lintasan disetel dengan menyetel sekrup; ④Perangkat penyetel berada di bawah templat yang dapat digerakkan, dan celahnya disetel dengan menyetel besi miring pada kaki geser.
