Apa itu mesin cetak injeksi plastik?

Apa itu a Mesin Injeksi Plastik ?

Mesin injeksi plastik adalah peralatan produksi industri yang memanaskan resin plastik padat menjadi cair dan kemudian memaksa material leleh tersebut ke dalam cetakan baja tertutup di bawah tekanan terkendali, kemudian mendingin dan mengeras menjadi bagian jadi dalam hitungan detik hingga beberapa menit. Kategori peralatan ini lebih formal dikenal sebagai mesin cetak injeksi , dan merupakan pusat dari mesin cetak plastik modern yang digunakan di seluruh lini produksi otomotif, pengemasan, elektronik, peralatan rumah tangga, dan barang konsumsi.

Pekerjaan dasar dari setiap mesin cetak plastik adalah mengubah pelet resin mentah menjadi bagian yang berulang dan konsisten secara dimensi, siklus demi siklus, tanpa mengubah perkakas antar batch. Satu cetakan yang dipasang di unit penjepit dapat menghasilkan ribuan komponen yang hampir identik, yang merupakan salah satu alasan cetakan injeksi tetap menjadi metode produksi utama untuk komponen plastik bervolume tinggi di banyak industri.

Mesin dalam kategori ini biasanya diukur berdasarkan gaya penjepitan, yang dinyatakan dalam ton, dan berdasarkan ukuran tembakan, yang menggambarkan berapa banyak plastik cair yang dapat dihasilkan oleh unit injeksi dalam satu siklus. Kekuatan penjepit pada model mesin injeksi plastik umum dapat berkisar dari di bawah 100 ton untuk barang presisi kecil seperti konektor dan penutup hingga 3000 ton untuk bagian besar seperti palet, tempat sampah, dan panel bodi otomotif.

Bagaimana Cara Kerja Mesin Cetak Injeksi Plastik?

Setiap siklus pengepres cetakan injeksi mengikuti empat urutan tahap yang sama, baik mesin tersebut merupakan unit presisi kecil atau pengepres tonase berat yang dibuat untuk komponen industri besar. Memahami setiap tahapan membantu menjelaskan mengapa waktu siklus, gaya penjepitan, dan kualitas komponen sangat terkait erat.

Tahap Penjepitan

Unit penjepit menutup dan mengunci kedua bagian cetakan secara bersamaan, memberikan kekuatan yang cukup untuk menjaga cetakan tetap tertutup terhadap tekanan plastik yang akan disuntikkan. Ini adalah tahap di mana gaya penjepitan, yang dibahas secara rinci di bawah, menjadi faktor penentu seberapa besar atau tebal suatu bagian yang dapat ditangani oleh mesin.

Tahap Injeksi

Sekrup berputar di dalam tong yang dipanaskan melelehkan pelet resin padat dan mendorong plastik cair melalui nosel ke dalam rongga cetakan. Tekanan injeksi dan kecepatan injeksi disesuaikan dengan material dan geometri bagian sehingga rongga terisi secara merata sebelum plastik mulai mendingin.

Tahap Pendinginan

Setelah rongga penuh, cetakan terus menahan bagian tersebut sementara panas dikeluarkan melalui saluran pendingin di dalam cetakan. Pendinginan biasanya merupakan satu tahap siklus terpanjang, dan ketebalan dinding memiliki efek langsung pada berapa lama waktu yang dibutuhkan, hubungan yang ditunjukkan pada bagan waktu siklus di bagian selanjutnya dalam artikel ini.

Tahap Ejeksi

Setelah bagian cukup dingin untuk mempertahankan bentuknya, unit penjepit terbuka dan pin ejektor mendorong bagian yang sudah jadi keluar dari cetakan. Mesin kemudian mengatur ulang dan urutannya berulang untuk pengambilan gambar berikutnya.

Jenis Mesin Cetak Plastik Yang Tersedia Saat Ini

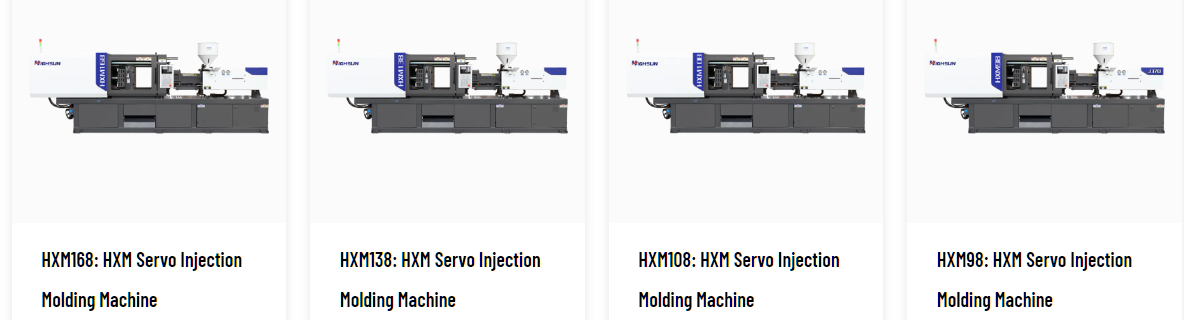

Produsen peralatan plastik mesin cetak umumnya mengelompokkan mesin berdasarkan cara unit penjepit dan injeksi digerakkan. Empat kategori di bawah ini mencakup sebagian besar dari apa yang digunakan dalam pengaturan produksi saat ini, dan banyak lini mesin juga bercabang menjadi seri khusus seperti desain dua pelat, jalur kecepatan tinggi, dan sistem warna ganda yang dibuat untuk suku cadang yang menggabungkan dua bahan dalam satu pengambilan gambar.

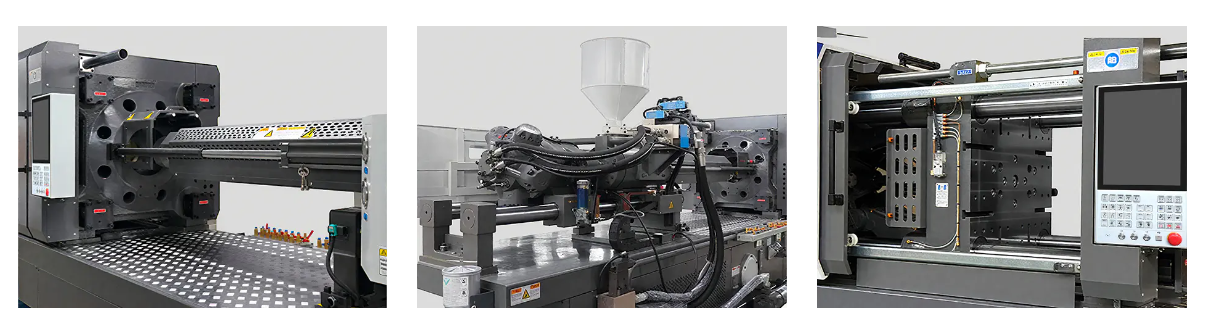

Komponen Utama Di Dalam Mesin Cetak Injeksi Plastik

Terlepas dari jenis penggeraknya, mesin pembuat cetakan plastik bergantung pada blok penyusun inti yang sama yang bekerja bersama. Mengetahui fungsi setiap bagian akan memudahkan Anda membaca lembar spesifikasi mesin dan membandingkan model sebelum melakukan tata letak produksi.

• Unit injeksi : hopper, tong yang dipanaskan, dan sekrup yang melelehkan pelet resin dan mendorong plastik cair ke dalam cetakan.
• Unit penjepit : pelat, batang pengikat, dan mekanisme pengalih atau hidrolik yang menahan cetakan tetap tertutup selama injeksi.
• Cetakan : perkakas yang membentuk bagian, dipasang di antara pelat tetap dan pelat bergerak.
• Sistem kendali : panel operator dan pengontrol yang mengatur suhu, tekanan, kecepatan, dan waktu untuk setiap stage.
• Sistem penggerak : pompa hidrolik, motor servo, atau motor listrik yang menggerakkan gerakan penjepitan dan injeksi.
• Sistem pendingin : saluran air atau minyak, di dalam cetakan dan di sekitar tong, yang menghilangkan panas selama siklus.
• Sistem ejektor : peniti atau pelat yang mendorong bagian yang sudah jadi keluar dari cetakan setelah dingin.

Toleransi pemesinan cetakan injeksi presisi sangat bergantung pada seberapa baik sistem ini disesuaikan dengan komponennya, itulah sebabnya pemilihan komponen sama pentingnya dengan tonase mesin secara keseluruhan.

Memahami Gaya Penjepit pada Mesin Cetak

Gaya penjepit adalah jumlah gaya yang diterapkan mesin untuk menahan kedua bagian cetakan tetap tertutup sementara plastik cair disuntikkan di bawah tekanan. Jika gaya penjepitan terlalu rendah untuk bagian tertentu, cetakan dapat retak terbuka sedikit selama injeksi, menyebabkan plastik tipis bocor di sepanjang garis perpisahan, suatu cacat yang biasa disebut flash.

Gaya penjepitan biasanya diukur dalam ton dan terkait erat dengan proyeksi luas permukaan bagian yang dicetak, bersama dengan tekanan injeksi yang dibutuhkan material. Bagian yang lebih besar dan rata biasanya memerlukan gaya penjepitan yang lebih besar dibandingkan bagian yang kecil dan berdinding dalam dengan volume yang sama.

Seperti yang ditunjukkan pada grafik, skala mesin cetak plastik umum berkisar dari bawah 300 ton untuk mesin kompak yang digunakan pada komponen kecil, hingga ke atas 1600 hingga 3000 ton rentang yang disediakan untuk komponen ekstra besar seperti palet, wadah besar, dan panel bodi.

Waktu Siklus Cetakan Injeksi Dijelaskan

Waktu siklus adalah total waktu yang dibutuhkan untuk menyelesaikan satu rangkaian penjepitan, injeksi, pendinginan, dan ejeksi penuh. Ini adalah salah satu angka utama yang digunakan untuk memperkirakan berapa banyak bagian yang dapat diproduksi suatu mesin dalam satu shift.

Pendinginan biasanya merupakan bagian terbesar dari waktu siklus, dan ketebalan dinding adalah faktor terbesar yang mempengaruhi lama waktu pendinginan, karena panas harus bergerak lebih jauh keluar dari bagian yang lebih tebal sebelum bagian tersebut cukup kaku untuk dikeluarkan.

Bagian berdinding tipis di sekelilingnya 1mm dapat mendingin dan keluar dalam waktu kurang dari 20 detik, sementara sebagian dengan 5mm dinding membutuhkan waktu lebih dari satu menit untuk mencapai titik yang sama, bahkan pada mesin yang identik.

Aplikasi Umum Mesin Cetak Injeksi di Seluruh Industri

Keluaran mesin injeksi plastik muncul di lebih banyak tempat daripada yang disadari kebanyakan orang, mulai dari wadah peralatan rumah tangga hingga trim interior mobil. Bagan di bawah ini memberikan gambaran referensi umum tentang tempat penggunaan terberat mesin cetak injeksi, berdasarkan praktik industri umum dan bukan berdasarkan survei formal tunggal.

Otomotif dan Transportasi

Bumper, panel trim interior, dasbor, dan rumah di bawah kap mesin sering kali diproduksi pada lini mesin cetakan plastik dengan tonase lebih tinggi karena ukuran komponen yang besar dan persyaratan dimensi yang menuntut.

Pengemasan dan Barang Konsumsi

Penutup, penutup, wadah berdinding tipis, dan barang-barang rumah tangga biasanya dijalankan pada mesin bersepeda yang lebih cepat, sering kali digerakkan oleh servo, di mana volume keluaran sama pentingnya dengan presisi komponen.

Elektronik dan Peralatan

Penutup, konektor, dan braket internal memerlukan toleransi yang ketat, sehingga mesin cetak injeksi servo dan sistem hibrid cenderung lebih disukai karena kontrol berulangnya.

Cara Memilih Mesin Cetak Injeksi untuk Kebutuhan Produksi Anda

Memilih mesin injeksi plastik yang tepat dimulai dari suku cadangnya, bukan katalog mesinnya. Beberapa faktor inti biasanya menentukan kelas mesin mana yang sesuai dengan pekerjaan tertentu.

Sebagai titik awal yang kasar, kebutuhan tonase sering kali diperkirakan dengan mengalikan luas proyeksi bagian dengan faktor tekanan yang terkait dengan material, kemudian menambahkan margin untuk kompleksitas bagian. Mengerjakan perhitungan ini dengan pembuat mesin sebelum menyelesaikan perkakas akan membantu menghindari pemilihan mesin press yang berukuran terlalu kecil atau terlalu besar untuk pekerjaan tersebut.

Mesin Cetak Injeksi Servo vs Mesin Cetak Injeksi Hidraulik

Kedua jenis mesin menyelesaikan siklus empat tahap yang sama seperti dijelaskan sebelumnya, namun cara keduanya menghasilkan gaya penjepit dan injeksi cukup berbeda sehingga memengaruhi penggunaan energi, presisi, dan kebisingan di lantai pabrik.

Dimana Mesin Cetak Injeksi Hidraulik Memimpin

Sistem hidraulik umumnya menghasilkan gaya penjepitan mentah yang kuat pada kompleksitas struktural yang lebih rendah, itulah sebabnya alat pengepres tonase berat yang digunakan untuk komponen struktural besar umumnya masih bersifat hidraulik atau hibrid, bukan sepenuhnya elektrik.

Dimana Mesin Cetak Injeksi Servo Memimpin

Sistem yang digerakkan oleh servo menyesuaikan kecepatan motor agar sesuai dengan daya yang dibutuhkan pada setiap tahap siklus daripada menjalankan pompa secara terus-menerus, yang biasanya menurunkan penarikan energi dan mengurangi kebisingan pengoperasian, sekaligus meningkatkan kemampuan pengulangan untuk komponen presisi.

Tentang Ningbo Highsun Plastik Machinery Co., Ltd.

Ningbo Highsun Plastic Machinery Co., Ltd. berbasis di Taman Sains dan Teknologi Beilun di Ningbo, sebuah area yang dikenal luas dalam industri sebagai pusat produksi mesin plastik. Pabrik mencakup lebih dari 120.000 meter persegi dan didedikasikan untuk memproduksi mesin cetak injeksi merek HIGHSUN.

Dibangun di dekat 20 tahun pengembangan terfokus dan memanfaatkan lebih dari 50 tahun pengalaman manufaktur yang diteruskan dari perusahaan induknya, HIGHSUN Machinery telah berkembang menjadi 3 produsen mesin cetak injeksi plastik teratas di Ningbo dan salah satu dari 10 produsen mesin cetak plastik teratas di Tiongkok. Manajemen proses yang disempurnakan dan target produksi yang konsisten tetap menjadi fokus operasional di setiap lini produk.

Rangkaian produk saat ini mencakup seri hibrida listrik dan minyak, seri dua pelat, seri kecepatan tinggi, seri warna ganda tak tercampur, seri warna ganda campuran, seri BMC, seri PET, dan seri PVC, mencakup kekuatan penjepit dari 98 ton hingga 3000 ton . Konfigurasi yang disesuaikan juga tersedia untuk kebutuhan produksi yang berada di luar seri standar.

Highsun beroperasi berdasarkan filosofi yang berpusat pada pelanggan, yang dirangkum secara internal sebagai mengejar keunggulan dan kesempurnaan cetakan, dengan tujuan yang lebih luas untuk membangun merek mesin cetak injeksi berkinerja tinggi yang terkemuka.
