Mesin Cetak Injeksi: Jenis, Komponen, Proses, dan Panduan Pemilihan

Mesin Cetak Injeksi : Seleksi, Proses, Peralatan, dan Pemecahan Masalah

Cetakan injeksi adalah pekerja keras manufaktur modern, yang memproduksi segala sesuatu mulai dari tutup botol dan produk konsumen hingga wadah perangkat medis. Jika Sebuahda sedang mengevaluasi produk mesin cetak injeksi atau menentukan lini produksi baru, memahami mesin, perkakas, bahan, dan variabel proses dapat membantu Sebuahda menghindari kesalahan yang merugikan dan mencapai komponen yang konsisten dengan lebih cepat.

Apa Itu Mesin Cetak Injeksi?

An mesin cetak injeksi adalah sistem produksi yang melelehkan plastik, menyuntikkannya ke dalam rongga cetakan, mengemasnya di bawah tekanan, mendinginkannya, dan mengeluarkan bagian yang sudah jadi. Benar peralatan cetakan injeksi dapat meningkatkan kualitas komponen, mengurangi sisa, dan meningkatkan efisiensi produksi, terutama untuk aplikasi volume tinggi.

Sel produksi cetakan injeksi yang khas meliputi:

• Mesin cetak: Unit penjepit dan unit injeksi
• Cetakan: Perkakas produksi yang membentuk bagian tersebut
• Penanganan bahan: Pengering, loader, blender, dan peralatan terkait
• Pendinginan: Peralatan pendingin, termulator, dan pengatur suhu cetakan
• Otomatisasi: Robot, konveyor, inspeksi penglihatan, dan sistem penanganan komponen

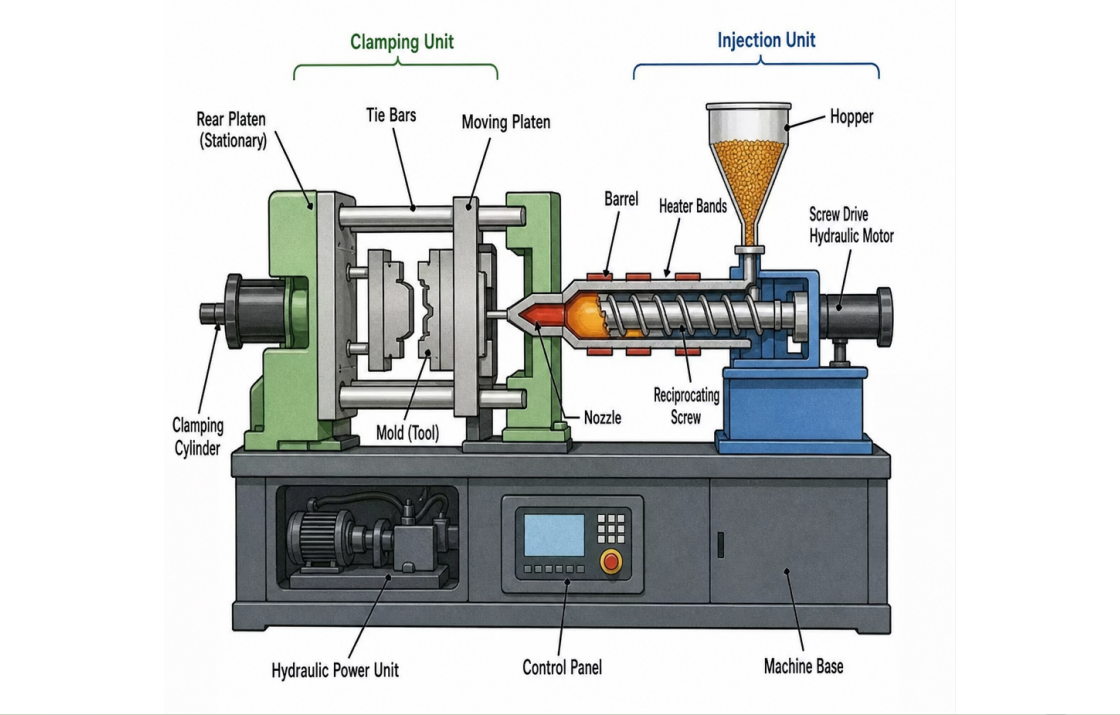

Bagian-bagian Mesin Cetak Injeksi dan Fungsinya

Pemahaman mesin cetak injeksi parts and functions penting untuk pemecahan masalah, pemeliharaan, pemilihan peralatan, dan optimalisasi proses.

Hopper dan Pakan Tenggorokan

Itu gerbong menyimpan dan memasukkan resin ke dalam mesin. Tenggorokan umpan memindahkan material ke dalam tong dan harus dikelola dengan baik untuk mencegah pemberian makanan yang bridging atau tidak konsisten. Bahan higroskopis biasanya memerlukan a pengering bahan sebelum diproses.

Barel dan Pita Pemanas

Itu barel berisi sekrup dan menyediakan lingkungan di mana polimer meleleh. Pita pemanas mempertahankan profil suhu yang diperlukan di seluruh laras.

Sekrup dan Periksa Cincin

Itu sekrup memplastiskan, mencampur, dan mengukur polimer. Itu periksa cincin membantu mencegah material cair mengalir mundur selama injeksi, mendukung ukuran bidikan dan kemampuan pengulangan yang konsisten.

nosel

Itu nozel memindahkan plastik cair dari tong ke dalam selongsong sariawan cetakan. Desain dan suhu nosel harus sesuai dengan bahan, cetakan, dan aplikasi.

Penggerak Unit Injeksi

Itu injection unit may use teknologi penggerak hidrolik, servo-hidrolik, atau listrik untuk mengontrol putaran sekrup dan gerakan injeksi.

Satuan Penjepit

Itu satuan penjepit , termasuk pelat dan batang pengikat, membuka dan menutup cetakan serta memberikan gaya penjepit yang cukup untuk menahan tekanan rongga selama injeksi dan pengepakan.

Sistem Ejektor

Itu sistem ejektor menghilangkan bagian cetakan dari inti. Waktu dan gaya ejektor yang tepat sangat penting untuk mencegah lengket, berubah bentuk, pemutihan akibat tegangan, atau kerusakan komponen.

Kontrol dan Sensor

Penggunaan mesin modern pengontrol dan sensor untuk memantau dan mengatur tekanan injeksi, kecepatan, suhu, posisi sekrup, waktu siklus, alarm, dan resep proses.

Jenis Mesin Cetak Injeksi

Saat membdaningkan jenis mesin cetak injeksi , pertimbangkan presisi, kecepatan, konsumsi energi, material, geometri komponen, volume produksi, dan lingkungan pengoperasian yang diperlukan.

Mesin Cetak Injeksi Listrik vs. Hidraulik

Mesin cetak injeksi listrik biasanya dipilih ketika presisi tinggi, kemampuan pengulangan, kebersihan, dan efisiensi energi penting.

Keunggulan mesin listrik antara lain :

• Akurasi posisi tinggi
• Pengulangan tembakan ke tembakan yang luar biasa
• Konsumsi energi yang lebih rendah dalam banyak aplikasi
• Kebisingan pengoperasian rendah
• Kesesuaian untuk lingkungan produksi yang bersih dan terkendali

Keterbatasan potensial meliputi:

• Biaya peralatan awal yang lebih tinggi
• Batasan penerapan untuk persyaratan tonase tertentu yang sangat besar atau tugas yang ekstrim

Mesin cetak injeksi hidrolik banyak digunakan untuk komponen besar dan aplikasi industri yang menuntut.

Keuntungannya meliputi:

• Berbagai gaya penjepit yang tersedia
• Performa kuat untuk aplikasi tugas berat
• Kemampuan proses yang fleksibel
• Teknologi mapan dengan pengalaman layanan yang luas

Pertimbangan potensial meliputi:

• Konsumsi energi lebih tinggi dibdaningkan dengan banyak sistem kelistrikan modern
• Perawatan oli hidrolik
• Perhatian yang lebih besar terhadap kebersihan dan pengendalian kebocoran

Mesin Cetak Injeksi Hibrida dan Servo

Banyak mesin modern yang digunakan sistem hybrid atau servo-hidrolik . Manfaat cetakan injeksi penggerak servo dapat mencakup:

• Mengurangi konsumsi energi dibandingkan dengan sistem hidrolik konvensional
• Kontrol gerak yang lebih cepat dan presisi
• Pembangkitan panas yang lebih rendah
• Peningkatan stabilitas proses
• Kontrol yang lebih baik terhadap aplikasi pencetakan yang menuntut

Mesin Cetakan Injeksi Khusus

Tergantung pada aplikasi cetakan injeksi plastik , peralatan khusus mungkin diperlukan, termasuk:

• Mesin pengemasan berkecepatan tinggi
• Mesin cetak multi-komponen dan 2K
• Masukkan mesin cetak
• Mesin cetak injeksi LSR
• Mesin cetakan mikro

Spesifikasi Mesin Cetak Injeksi Plastik

Itu terms mesin cetak injeksi plastik and mesin injeksi plastik sering digunakan secara bergantian. Namun, ketika membandingkan peralatan, spesifikasi pembeliannya harus tepat.

Parameter penting meliputi:

• Kekuatan penjepit: kN atau ton
• Ukuran bidikan: gram atau ons
• Diameter sekrup: mm
• Rasio sekrup L/D
• Tekanan injeksi
• Kecepatan injeksi
• Tingkat plastisisasi dan pemulihan
• Dimensi pelat
• Jarak antar batang pengikat
• Ketebalan cetakan minimum dan maksimum
• Siang hari maksimal
• Pukulan dan gaya ejektor

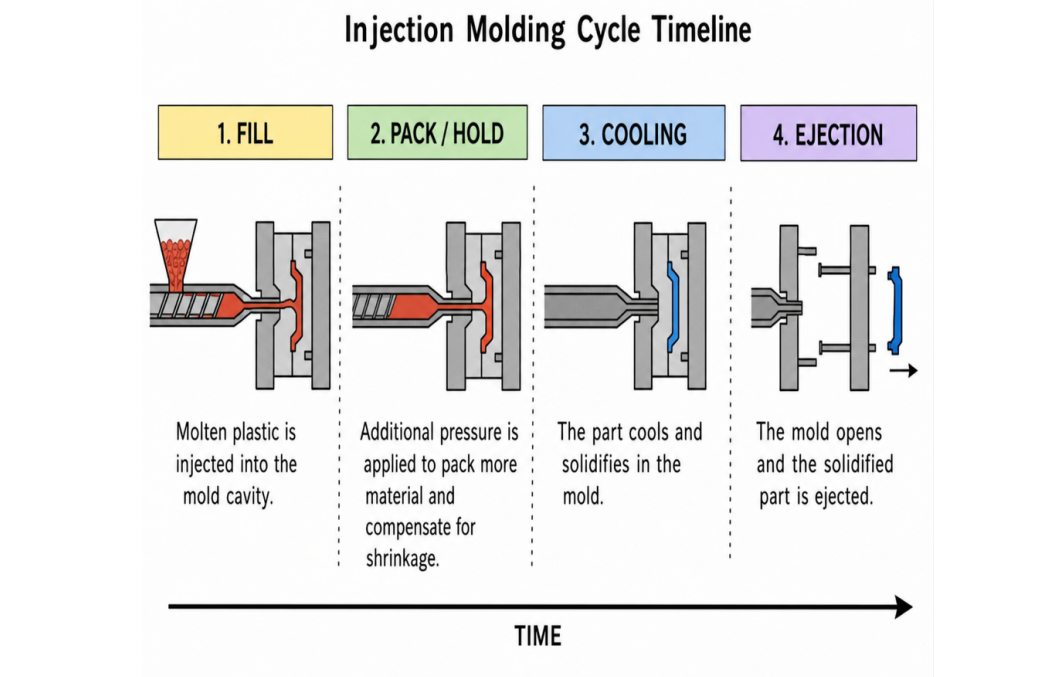

Proses Cetakan Injeksi Langkah demi Langkah

Pemahaman the proses pencetakan injeksi langkah demi langkah memudahkan untuk mengidentifikasi variabel-variabel yang mempengaruhi kualitas dan waktu siklus.

1. Persiapan Bahan

Keringkan resin bila diperlukan dan pertahankan tingkat kelembapan yang ditentukan pabrik. Persiapan bahan yang salah dapat menyebabkan kelenturan, kerapuhan, ketidakstabilan dimensi, dan cacat lainnya.

2. Plastisisasi

Itu screw rotates and melts the polymer. Tekanan punggung dapat disesuaikan untuk meningkatkan pencampuran dan konsistensi leleh.

3. Penutupan Cetakan dan Pembuatan Penjepit

Itu mold closes and the clamp builds sufficient force before injection begins.

4. Mengisi

Polimer cair disuntikkan ke dalam rongga. Kecepatan injeksi, tekanan, suhu leleh, suhu cetakan, dan perilaku aliran semuanya mempengaruhi kinerja pengisian.

5. Pengepakan dan Penyimpanan

Tekanan kemas dan tahan mengkompensasi penyusutan material sementara gerbang tetap terbuka. Tujuannya adalah untuk mencapai berat dan dimensi bagian yang diperlukan tanpa tekanan berlebihan.

6. Pendinginan

Pendinginan seringkali merupakan salah satu kontributor terbesar terhadap total waktu siklus. Ketebalan dinding, suhu cetakan, desain saluran pendingin, dan aliran cairan pendingin sangat mempengaruhi kinerja pendinginan.

7. Pembukaan Cetakan

Itu mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. Ejeksi dan Penanganan Bagian

Pin ejektor, udara, robot, atau sistem lain melepaskan bagian cetakan. Penanganan otomatis dapat meningkatkan konsistensi dan mengurangi waktu pembukaan cetakan.

9. Siklus Ulangi

Itu machine returns to the beginning of the cycle. The objective is a jendela proses yang stabil dan dapat diulang , daripada sekadar mencapai siklus sesingkat mungkin.

Contoh Bagian Plastik Cetakan Injeksi

Geometri bagian yang berbeda memberikan tuntutan yang berbeda pada mesin dan cetakan.

Wadah Berdinding Tipis

Dibutuhkan kemasan berdinding tipis kecepatan injeksi tinggi, suhu leleh stabil, ventilasi efektif, dan waktu siklus cepat .

Rumah Roda Gigi

Rumah roda gigi memerlukan kontrol dimensi yang kuat, pengemasan yang konsisten, dan pendinginan yang seimbang untuk meminimalkan lengkungan.

Konektor

Konektor often require toleransi dimensi yang ketat, ukuran bidikan yang konsisten, ventilasi yang efektif, dan penyelarasan cetakan yang andal .

Komponen Medis

Komponen medis mungkin memerlukan validasi proses, ketertelusuran material, lingkungan manufaktur yang terkendali, dan data proses terperinci .

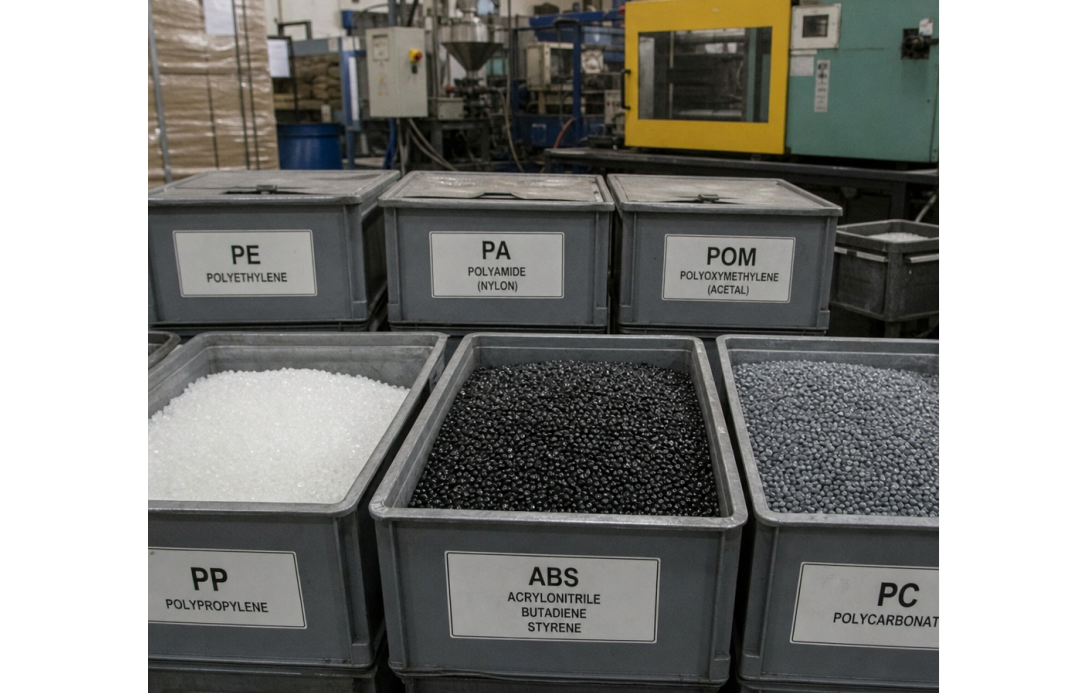

Bahan Terbaik untuk Cetakan Injeksi

Memilih bahan terbaik untuk cetakan injeksi tergantung pada kekuatan mekanik, ketahanan kimia, persyaratan suhu, penampilan, stabilitas dimensi, biaya, dan persyaratan peraturan.

PP dan PE

Polipropilena (PP) and polietilen (PE) adalah bahan ekonomis dengan ketahanan kimia yang baik. PP juga banyak digunakan untuk aplikasi yang membutuhkan engsel hidup.

ABS

ABS menawarkan kombinasi yang berguna antara ketangguhan, penampilan, dan kemampuan proses, menjadikannya umum digunakan di rumah konsumen dan komponen industri.

komputer

Polikarbonat (PC) memberikan ketahanan terhadap benturan yang tinggi dan memberikan kejernihan yang sangat baik, meskipun umumnya memerlukan kondisi pemrosesan yang lebih berat dibandingkan resin komoditas.

PA / Nilon

Poliamida (PA atau Nilon) memberikan kekuatan dan ketahanan aus. Kontrol kelembapan dan pengeringan yang tepat sangat penting.

POM / Asetal

POM (Asetal) menawarkan gesekan rendah, stabilitas dimensi yang baik, dan ketahanan aus, sehingga cocok untuk roda gigi dan komponen mekanis presisi.

MENGINTIP dan PEI

MENGINTIP dan PEI adalah polimer rekayasa berkinerja tinggi yang digunakan dalam lingkungan suhu, kimia, dan mekanis yang menuntut. Mereka memerlukan perkakas yang dirancang dengan tepat dan kemampuan pemrosesan suhu tinggi.

Kiat: Pemilihan material harus selalu dievaluasi bersama dengan desain gerbang, ventilasi, pendinginan, suhu cetakan, serta kemampuan tekanan dan suhu mesin.

Panduan Desain Cetakan Multi-Rongga

A panduan desain cetakan multi-rongga harus fokus pada peningkatan keluaran tanpa menimbulkan sensitivitas proses atau risiko pemeliharaan yang berlebihan.

Pertimbangan utama meliputi:

• Keseimbangan pelari: Pertahankan aliran yang konsisten ke setiap rongga
• Desain gerbang: Kontrol geser, perilaku pengisian, dan pembekuan gerbang
• Ventilasi: Menyediakan evakuasi gas yang efektif untuk setiap rongga
• Pendinginan: Pertahankan suhu yang konsisten di semua rongga
• Integritas garis perpisahan: Cegah kilatan dan pertahankan kesejajaran cetakan
• Akses pemeliharaan: Jadikan perkakas dengan kavitasi tinggi praktis untuk diservis

Saat melakukan penskalaan dari satu atau dua rongga ke 8, 16, 32, atau 64 rongga , verifikasi bahwa mesin cetak injeksi memiliki cukup:

• Kapasitas pengambilan gambar dengan bantalan yang sesuai
• Kecepatan injeksi untuk pengisian rongga secara simultan
• Kapasitas plastisisasi
• Kekuatan penjepit
• Ruang pemasangan cetakan

Cara Memilih Mesin Cetak Injeksi

Saat menentukan bagaimana memilih mesin cetak injeksi , mulai dengan bagian, bahan, dan cetakan , daripada memilih alat berat hanya berdasarkan tonase katalog.

Persyaratan Produksi

Definisikan:

• Volume produksi tahunan
• Waktu siklus yang diperlukan
• Jumlah gigi berlubang
• Waktu aktif yang diharapkan
• Tingkat sisa yang ditargetkan
• Tingkat otomatisasi yang diperlukan

Persyaratan Materi

Evaluasi:

• Viskositas resin
• Suhu leleh
• Suhu cetakan
• Persyaratan pengeringan
• Konten penguat atau pengisi
• Karakteristik korosif atau abrasif

Kekuatan Penjepit

Perkirakan yang dibutuhkan kekuatan penjepit berdasarkan luas bagian yang diproyeksikan, tekanan rongga, material, dan kondisi proses. Hindari tonase yang tidak mencukupi dan ukuran berlebihan yang tidak diperlukan.

Ukuran Bidikan

Pilih mesin yang dapat menghasilkan bidikan yang diperlukan dengan tetap mempertahankan jangkauan pengoperasian yang wajar. Hindari pengoperasian secara konsisten pada batas ekstrim unit injeksi.

Kecepatan dan Tekanan Injeksi

Injeksi berkecepatan tinggi mungkin penting untuk bagian berdinding tipis, panjang aliran yang panjang, dan pola pengisian yang menuntut . Pastikan mesin dapat mencapai laju injeksi yang diperlukan tanpa mencapai batas tekanan atau kecepatannya.

Dimensi Cetakan

Periksa:

• Dimensi pelat
• Jarak antar batang pengikat
• Kisaran ketebalan cetakan
• Siang hari maksimal
• Spesifikasi ejektor
• Kapasitas berat cetakan

Pemantauan Proses

Untuk aplikasi yang menuntut, pertimbangkan pemantauan tekanan rongga, pemantauan suhu, pencatatan data, batas alarm, dan manajemen resep .

Kompatibilitas Otomatisasi

Jika otomatisasi direncanakan, verifikasi kompatibilitas dengan:

• Antarmuka robot
• Perkakas ujung lengan
• Konveyor
• Inspeksi penglihatan
• Pemisahan sebagian
• Sistem keamanan

Membeli Mesin Cetak Injeksi Bekas

Jika Anda sedang mencari sebuah mesin cetak injeksi for sale , evaluasi kondisi mesin daripada hanya berfokus pada harga belinya.

Permintaan:

• Jam operasional
• Catatan pemeliharaan
• Pengukuran keausan sekrup dan laras
• Kondisi oli hidrolik , jika berlaku
• Versi pengontrol
• Kondisi sistem kelistrikan
• Ketersediaan suku cadang
• Riwayat layanan
• Bukti pengulangan proses

Kapan pun memungkinkan, jalankan mesin dengan cetakan yang representatif atau cetakan produksi Anda yang sebenarnya sebelum membeli.

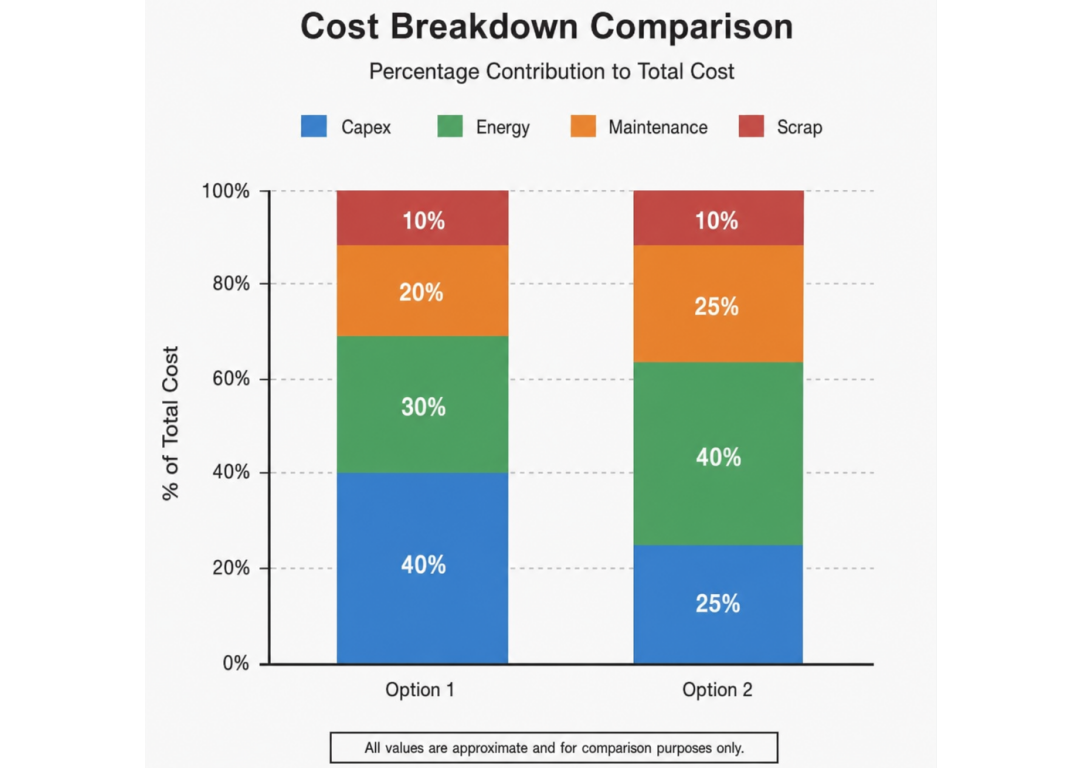

Perbandingan Biaya Mesin Cetak Injeksi

An mesin cetak injeksi cost comparison harus mempertimbangkan total biaya kepemilikan daripada harga pembelian awal saja.

Penggerak biaya utama meliputi:

• Arsitektur mesin: listrik, hidrolik, atau hibrida
• Kekuatan penjepit
• Kapasitas tembakan
• Kemampuan otomatisasi
• Sistem keamanan
• Fungsi pengontrol
• Pemantauan proses
• Paket presisi
• Cakupan layanan lokal
• Garansi
• Ketersediaan suku cadang

Pertimbangkan juga biaya berkelanjutan seperti:

• Konsumsi energi
• Persyaratan pendinginan
• Pemeliharaan preventif
• Suku cadang
• Pelatihan
• Komisioning
• Waktu henti
• Memo
• Efisiensi produksi

Mesin dengan harga beli yang lebih tinggi mungkin memiliki profil ekonomi yang berbeda secara keseluruhan setelah konsumsi energi, pemeliharaan, produktivitas, dan waktu henti disertakan.

Cacat dan Solusi Cetakan Injeksi

Sebagian besar cacat cetakan dapat ditelusuri ke masalah yang melibatkannya pengisian, pengepakan, pendinginan, kondisi material, ventilasi, atau desain cetakan .

Kilatan

Kemungkinan penyebabnya mencakup tekanan rongga yang berlebihan, kekuatan penjepit yang tidak mencukupi, kerusakan garis perpisahan, ketidaksejajaran cetakan, atau keausan yang berlebihan.

Periksa:

• Tekanan injeksi
• Kecepatan injeksi
• Kekuatan penjepit
• Kondisi garis perpisahan
• Penjajaran cetakan
• Keausan cetakan

Tanda Tenggelam

Kemungkinan penyebabnya termasuk pengepakan yang tidak memadai, pembekuan gerbang yang terlalu dini, ketebalan dinding lokal yang berlebihan, atau pendinginan yang tidak memadai.

Penyesuaian potensial meliputi:

• Mengoptimalkan tekanan pengepakan dan penahan
• Meningkatkan waktu pengepakan yang efektif
• Memperbaiki desain gerbang
• Meningkatkan pendinginan
• Mengurangi ketebalan rusuk atau dinding yang berlebihan

halaman melengkung

halaman melengkung is often related to pendinginan tidak merata, penyusutan diferensial, orientasi molekul berlebihan, atau pengepakan tidak seimbang .

Periksa simetri suhu cetakan, kinerja pendinginan, kondisi pengepakan, dan orientasi aliran.

Bekas Luka Bakar

Bekas luka bakar bisa menunjukkan gas yang terperangkap dan ventilasi yang tidak memadai , terutama menjelang akhir pengisian.

Periksa:

• Ventilasi cetakan
• Kebersihan ventilasi
• Kecepatan injeksi near the end of fill
• Lokasi perangkap gas
• Kondisi materi

Garis Luas dan Perak

Perpecahan mungkin terjadi akibat kelembaban, geseran yang berlebihan, kontaminasi, atau ventilasi yang buruk .

Verifikasi pengeringan resin, penanganan material, kondisi sekrup, dan parameter pemrosesan.

Garis Las

Garis las terjadi ketika bagian depan lelehan bertemu.

Kemungkinan perbaikan proses meliputi:

• Menyesuaikan suhu leleh
• Menyesuaikan suhu cetakan
• Mengoptimalkan kecepatan injeksi
• Meningkatkan ventilasi
• Meninjau lokasi gerbang

Memecahkan Masalah Pencetakan Tembakan Pendek

Untuk cetakan tembakan pendek , periksa area berikut secara sistematis.

1. Bahan dan Pengeringan

Verifikasi jenis resin, tingkat kelembapan, rasio penggilingan ulang, aliran material, dan kondisi sistem pengumpanan.

2. Suhu Leleh

Periksa apakah suhu leleh terlalu rendah dan verifikasi suhu zona barel, termokopel, kinerja pemanas, dan perilaku plastisisasi.

3. Kecepatan dan Tekanan Injeksi

Tentukan apakah mesin mencapai tujuannya tekanan injeksi maksimum atau batas kecepatan sebelum rongga terisi.

4. Ventilasi dan Perangkap Gas

Ventilasi yang tersumbat atau tidak memadai dapat menghalangi pengisian penuh. Bersihkan ventilasi yang ada dan tinjau lokasi perangkap gas.

5. Pembatasan Gerbang dan Pelari

Periksa area gerbang, runner, sprue, dan cold slug apakah ada batasan atau dimensi yang salah.

6. Ukuran Bantalan dan Bidikan

Verifikasi ukuran bidikan, stabilitas bantalan, dan kinerja check-ring. Bantalan yang tidak konsisten dapat menunjukkan adanya masalah pada unit injeksi atau masalah sekrup/cincin pemeriksa.

Cara Mengurangi Waktu Siklus Cetakan Injeksi

Untuk mengurangi waktu siklus pencetakan injeksi , fokus terutama pada pendinginan dan penanganan komponen dengan tetap menjaga kualitas komponen.

Optimalkan Pendinginan Cetakan

Memperbaiki tata letak saluran pendingin, aliran cairan pendingin, turbulensi, dan kedekatan dengan bagian cetakan.

Optimalkan Kemas dan Tahan

Persingkat paket dan tahan hanya setelah konfirmasi waktu pembekuan gerbang dan stabilitas berat bagian . Mengurangi waktu penahanan terlalu agresif dapat meningkatkan tanda tenggelam, penyusutan, dan variasi dimensi.

Tingkatkan Ventilasi

Ventilasi yang efektif memungkinkan pengisian lebih cepat sekaligus mengurangi bekas luka bakar dan cacat gas yang terperangkap.

Tingkatkan Otomatisasi

Robot dan penanganan komponen otomatis dapat menghasilkan pelepasan yang konsisten dan mengurangi penundaan pembukaan dan penutupan cetakan.

Optimalkan Ejeksi

Pengaturan waktu ejektor, gerakan, dan pelepasan komponen yang tepat dapat mencegah terjadinya kemacetan dan penundaan siklus yang tidak perlu.

Penting: Siklus yang lebih pendek hanya merupakan perbaikan jika kualitas tetap stabil. Memantau OEE, tingkat skrap, berat komponen, variasi dimensi, dan waktu henti , bukan waktu siklus saja.

Standar Cetakan Injeksi Kelas Medis

Untuk regulated medical components, standar cetakan injeksi kelas medis melibatkan lebih dari sekadar memproduksi bagian-bagian yang dapat diterima secara visual.

Perencanaan produksi dapat mencakup:

• Validasi proses IQ/OQ/PQ
• Ketertelusuran material
• Kontrol banyak
• Penanganan material yang terkendali
• Kompatibilitas Cleanroom jika diperlukan
• Peralatan pengukuran yang dikalibrasi
• Manajemen perubahan
• Pemantauan proses
• Manajemen alarm
• Retensi data produksi

Untuk these applications, machine selection should emphasize pengulangan, pengendalian proses, ketertelusuran, dan pengambilan data , bukan sekadar menjepit tonase.

Kesimpulan Terakhir

Keberhasilan pencetakan injeksi bergantung pada keselarasan mesin, cetakan, bahan, dan proses .

Itu right mesin cetak injeksi plastik harus memberikan kekuatan penjepit yang cukup, kapasitas injeksi, kompatibilitas cetakan, kontrol proses, dan kemampuan pengulangan untuk aplikasi yang dimaksudkan. Pada saat yang sama, cetakan harus menyediakan pengisian, ventilasi, pendinginan, dan pengeluaran yang efektif.

Gunakan siklus pencetakan injeksi— isi, bungkus, dinginkan, dan keluarkan —sebagai kerangka untuk optimasi. Ketika kerusakan terjadi, perlakukan hal tersebut sebagai sinyal proses yang dapat menunjukkan adanya masalah kelembaban, tekanan, suhu, aliran udara, perilaku material, atau keseimbangan pendinginan .

Dengan pemilihan mesin yang disiplin, perkakas yang dirancang dengan baik, material yang terkontrol, dan pemantauan proses yang sistematis, produsen dapat meningkatkan kualitasnya pengulangan, mengurangi sisa, memperpendek waktu siklus, dan menskalakan produksi dengan lebih percaya diri .
